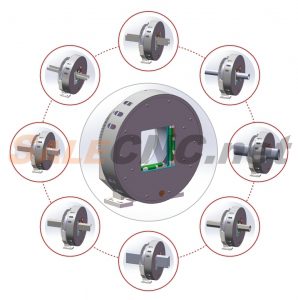

Chuck for CNC Laser Machine

Chuck (ชัค) ทำหน้าที่จับ, ยึด, หมุน ชิ้นงานให้ถูกต้องตามตำแหน่งที่ผู้ใช้กำหนด

มีความแม่นยำสูง ใช้งานกับรูปแบบชิ้นงาน เหล็กกลม, เหล็กเหลี่ยม, วงรี และรูปแบบอื่นๆ สามารถประยุกต์ใช้งานได้หลากหลาย



ติดตั้งชัคบนเครื่องจักร CNC Fiber Laser Tube Cutting Machine



Front chuck – Rear chuck

The back card passes through the front card.hole-cut “zero” tailing



✅ Customized solutions are based on customers.
Customers’ needs to design, develop, and fully meet their individual and diverse needs; special components that satisfy customers. Ultra-thin, elongated, heavy spinning type. Fine gripping solution for complex appearance.
✅ Standard customer demand
Worked with a laser cutter manufacturer. The actual needs of standard customers.
✅ Professional team R&D
To form a professional technical team. Characteristic workpiece carry out technical challenge, develop technical scheme, test product execution test.
✅ Product testing
The manufacturer has implemented a bug fix. The test installs the actual site and if there are any testing issues it will be fixed immediately.

✅ โซลูชันที่กำหนดเองขึ้นอยู่กับลูกค้า
ความต้องการของลูกค้าในการออกแบบ พัฒนา และตอบสนองความต้องการส่วนบุคคลและความหลากหลายอย่างเต็มที่ ส่วนประกอบพิเศษที่ตรงใจลูกค้าประเภทการหมุนที่บางเฉียบ ยาว และหนัก โซลูชันการยึดจับที่ละเอียดสำหรับรูปลักษณ์ที่ซับซ้อน
✅ ความต้องการของลูกค้าเป็นหลัก
ทำงานร่วมกับผู้ผลิตเครื่องตัดเลเซอร์ สินค้าออกมาตามความต้องการที่แท้จริงของลูกค้า
✅ทีมงานมืออาชีพ R&D
จัดตั้งทีมเทคนิคระดับมืออาชีพ ชิ้นงานออกมามีคุณลักษณะเฉพาะ มีเทคนิคการพัฒนาโครงร่างทางเทคนิค การทดสอบสินค้า และการดำเนินการผลิตภัณฑ์
✅ การทดสอบสินค้า
ผู้ผลิตมีการดำเนินการแก้ไขจุดบกพร่อง การทดสอบติดตั้งไซต์จริงและหากมีปัญหาในการทดสอบจะได้รับการแก้ไขทันที



3 chuck technology program

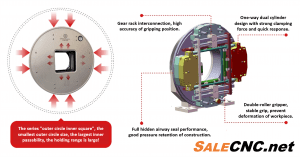

Property : คุณสมบัติของ Chuck

✅ The series “outer circle inner square”, the smallest outer circle size, the largest inner passability, the holding range is large!
✅ Gear rack interconnection, high accuracy of gripping position.
✅ Full hidden airway seal performance, good pressure retention of construction.
✅ One-way dual cylinder design with strong clamping force and quick response.
✅ Double-roller gripper, stable grip, prevent deformation of workpiece.

✅ ซีรีส์ “วงกลมวงนอกวงใน” ขนาดวงกลมวงนอกที่เล็กที่สุด การผ่านภายในที่ใหญ่ที่สุด ช่วงการถือครองมีขนาดใหญ่!
✅ การเชื่อมต่อโครงเกียร์ ความแม่นยำสูงของตำแหน่งจับ
✅ ประสิทธิภาพในการทำงานสมบูรณ์แบบ เก็บแรงกดได้ดีในโครงสร้าง
✅ ดีไซน์กระบอกสูบคู่ทางเดียวพร้อมแรงจับยึดที่แข็งแรงและการตอบสนองที่รวดเร็ว
✅ กริปเปอร์ 2 ลูกกลิ้ง จับถนัดมือ ป้องกันการเสียรูปของชิ้นงาน

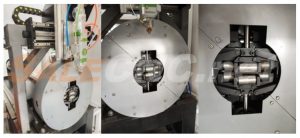

ลักษณะการทำงานของชัคกับชิ้นงานรูปแบบต่าง ๆ

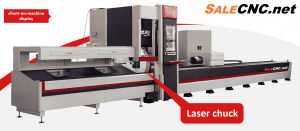

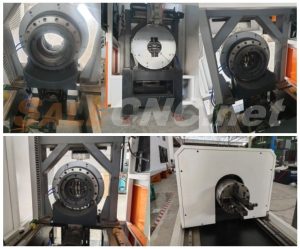

ตัวอย่างชัค ติดตั้งบน เครื่องซีเอ็นซี ไฟเบอร์ เลเซอร์ (CNC Fiber Laser) FLT-6016L

ระบบจับ-หมุนชิ้นงานที่ดี  เป็นโครงสร้างที่แข็งแรง เคลื่อนเหล็กได้สะดวกและปลอดภัย

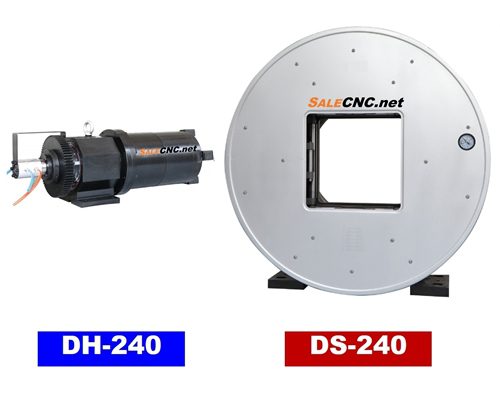

Specification : สเปคของ Chuck

Model	DS-110	DS-170	DS-240	DS-350
Claw stroke	58.5 mm	90 mm	120 mm	110 mm
Clamping range	5-122 mm	3-183 mm	13-253 mm	0-355 mm
Diameter	122 square.hole mm	183 square.hole mm	253 square.hole mm	355 square.hole mm
Height	195 mm	290 mm	360 mm	500 mm
Cyclotron precision	0.05 mm	0.05 mm	0.05 mm	0.05 mm
Repeat positioning accuracy	0.05 mm	0.05 mm	0.05 mm	0.05 mm
Barometric pressure range	0.1-0.6 mpa	0.1-0.6 mpa	0.1-0.7 mpa	0.1-0.8 mpa
Rated	240 r/min	150 r/min	130 r/min	80 r/min
Moment of inertia	0.32 kg.m2	3.1 kg.m2	6 kg.m2	25 kg.m2
Maximum holding force	100 kg	250 kg	300 kg	800 kg
Transmission ratio	1:1.5	1:3	1:5	1:5
Preservation time	12 hours	12 hours	12 hours	12 hours
Total weight	37 kg	100 kg	230 kg	480 kg



Model	DH-110	DH-170	DH-240	DH-350
Cabua travel distance	18 mm	27 mm	41 mm	65 mm
Holding range	10-120 mm	10-170 mm	10-250 mm	10-350 mm
Center height	70 mm	105 mm	135 mm	216 mm
Cyclotron precision	0.05 mm	0.05 mm	0.05 mm	0.05 mm
Repeat positioning accuracy	0.05 mm	0.05 mm	0.05 mm	0.05 mm
Barometric pressure range	0.1-0.6 mpa	0.1-0.6 mpa	0.1-0.7 mpa	0.1-0.8 mpa
Rated speed of revolution	240 r/min	130 r/min	130 r/min	80 r/min
Rotational inertia	0.04 kg.m2	0.2 kg.m2	0.66 kg.m2	3.9 kg.m2
Maximum holding power	80 kg	180 kg	240 kg	500 kg
Transmission ratio	1:1.5	1:3	1:2.5	1:4
Total weight	32 kg	68 kg	137 kg	440 kg



Product structure drawing : แบบร่างโครงสร้างของ Chuck

✅ Chuck model DH-110/DS-110

✅ Chuck model DH-170/DS-170



✅ Chuck model DH-240/DS-240



✅ Chuck model DH-350/DS-350

Applications : ตัวอย่างงานที่ใช้ชัคยึดจับ

Industry Application / Industrial Application

✅ Sheet metal, kitchenware, fitness equipment, elevators, chemicals, electronics, advertising decoration
✅ Automobiles, rail transportation, engineering equipment, construction machinery, environmental protection machinery

การประยุกต์ใช้ในอุตสาหกรรม / การประยุกต์ใช้ในอุตสาหกรรม

✅ แผ่นเหล็ก เครื่องครัว อุปกรณ์ฟิตเนส ลิฟต์ เคมีภัณฑ์ เครื่องใช้ไฟฟ้า ของตกแต่งโฆษณา
✅ รถยนต์ การขนส่งทางรถไฟ อุปกรณ์วิศวกรรม เครื่องจักรก่อสร้าง เครื่องจักรรักษาสิ่งแวดล้อม
