Chuck (ชัค) อุปกรณ์จับ-ยึด-หมุน

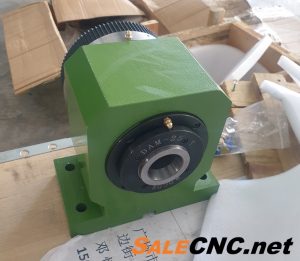

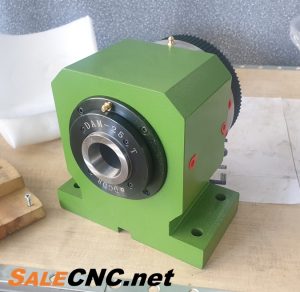

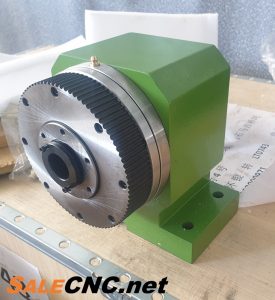

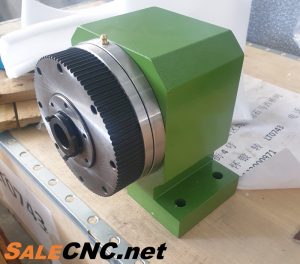

Cyliner-Integrated collet chuck DAM
Features
- DAM Series Air Pressure Spindle Clamp Seat
- The clip incorporates the main shaft, air pressure drive.
- The system and precision bobbin clamping system are designed for all kinds of precision micro parts processing.
- Widely used in electronic, electrical, mobile and watch processing.
- The product is small in size, high in accuracy, easy to install, easy to replace and can be used as an outer clamp or an inner clamp.
คุณสมบัติ
- DAM Series แคลมป์สปินเดิลแรงดันอากาศ
- คลิปประกอบด้วยเพลาหลัก ไดรฟ์แรงดันอากาศ
- ระบบและระบบจับยึดไส้กระสวยแม่นยำถูกออกแบบมาสำหรับการประมวลผลชิ้นส่วนขนาดเล็กที่มีความแม่นยำทุกประเภท
- ใช้กันอย่างแพร่หลายในการประมวลผลทางอิเล็กทรอนิกส์ ไฟฟ้า เชื่อมต่ออุปกรณ์อินเทอร์เฟส และการประมวลผลเวลา
- สินค้ามีขนาดเล็ก มีความเที่ยงตรงสูง ติดตั้งง่าย เปลี่ยนง่าย และสามารถใช้เป็นแคลมป์ด้านนอกหรือแคลมป์ด้านใน
High in accuracy
Can be used as an outer clamp or an inner clamp

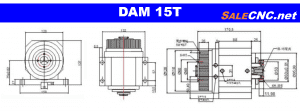

Machine Dimension (ขนาดของชัค รุ่น DAM) :
Strong structure
Air pressure drive clamp type
Displacement when holding workpieces
Easy to install, easy to replace
Technical Parameters (พารามิเตอร์ทางเทคนิค) :
| Model | DAM-15T | DAM-25T |
|---|---|---|
| Power source (แหล่งพลังงาน) | Barometric pressure (ความดันบรรยากาศ) | |
| Maximum rotational speed (ความเร็วในการหมุนสูงสุด) | 3500RPM | |
| Clamping accuracy (ความแม่นยำในการหนีบ) | Not more than 0.03 mm (ไม่เกิน 0.03 มม.) | Not more than 0.05 mm (ไม่เกิน 0.05 มม.) |
| Maximum clamp diameter (เส้นผ่านศูนย์กลางแคลมป์สูงสุด) | Ø15 | Ø25 |
| Use bobbin clip model (ใช้กระสวยคลิป รุ่น…) | YB-15 | YB-25 |
| Maximum operating pressure (แรงดันใช้งานสูงสุด) | 8KG/CM2 | 15KG/CM2 |
| Is there any displacement when holding the workpiece? (มีการเคลื่อนตัวเมื่อจับชิ้นงานหรือไม่?) | Yes (ใช่) | |
DAM-15T Technical Requirements :
1. Use 6009/70 for bearings09 Bearing.
2. Air pressure drives the clamping type.
3. 3500RP maximum rotational speed M has a wind cooling or oil cooling system.
4. Maximum clamping range below 15.
5. Clamp type: Elastic cylinder clip or inside cylinder holder.
6. Rotation accuracy 0.005mm below.
7. Displacement when holding workpieces.
8. Maximum operating pressure of 12kg/cm.
ข้อกำหนดทางเทคนิคของ DAM-15T :
1. ใช้ 6009/70 สำหรับตลับลูกปืน09 แบริ่ง
2. แรงดันอากาศเป็นตัวขับเคลื่อนชนิดแคลมป์
3. ความเร็วในการหมุนสูงสุด 3500RP M มีระบบระบายความร้อนด้วยลมหรือน้ำมันหล่อเย็น
4. ช่วงหนีบสูงสุดด้านล่าง 15.
5. ประเภทแคลมป์: คลิปทรงกระบอกยืดหยุ่นหรือที่ยึดกระบอกสูบด้านใน
6. ความแม่นยำในการหมุน 0.005 มม. ด้านล่าง
7. การกระจัดเมื่อจับชิ้นงาน
8. แรงดันใช้งานสูงสุด 12 กก./ซม.

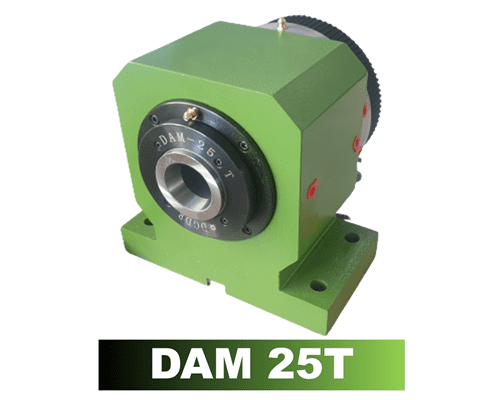

DAM-25T Technical Requirements :
1. Use NSK bearings for bearings.
2. Air pressure drive clamp type.
3. Maximum Rotation Speed 3000 RPM with air cooling or oil cooling system.
4. 25 or less of the maximum clamping range.
5. Clamp type: YB-25 bullet cylindrical inclusion.
6. Rotation accuracy 0.005mm below.
7. Clamping accuracy 0.04mm come down.
8. Displacement during clamping of workpieces.
9. Maximum operating pressure of 15kg/cm.
ข้อกำหนดทางเทคนิคของ DAM-25T :
1. ใช้ตลับลูกปืน NSK สำหรับตลับลูกปืน
2. ประเภทแคลมป์ไดรฟ์แรงดันอากาศ
3. ความเร็วในการหมุนสูงสุด 3000 RPM พร้อมระบบระบายความร้อนด้วยอากาศหรือน้ำมัน
4. ช่วงหนีบสูงสุด 25 หรือน้อยกว่า
5. ประเภทแคลมป์: การรวมรูปทรงกระบอก YB-25
6. ความแม่นยำในการหมุน 0.005 มม. ด้านล่าง
7. ความแม่นยำในการหนีบ 0.04 มม. ลงมา
8. การเคลื่อนตัวระหว่างการจับยึดชิ้นงาน
9. แรงดันใช้งานสูงสุด 15 กก./ซม.

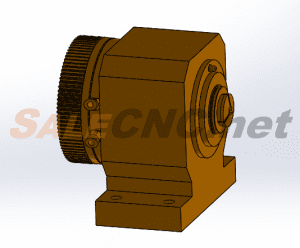

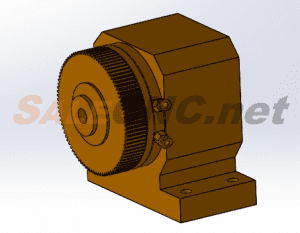

3D design (การออกแบบ 3D) :
Download file 3D design 👉 Click here

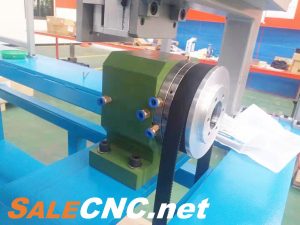

Application (ตัวอย่างการนำ Chuck DAM ไปใช้งาน) :
Add Line: @123wotsb Fern (sales engineer)
Add Line: @sales Chompoo (sales engineer)
